Guida all'utilizzo del programma

Sicuramente avrete già sentito parlare del cubo di Rubik  ...   a tutti gli amanti di questo rompicapo proponiamo un nostro programma. Per poterlo eseguire basta  avere un foglio di calcolo, in questo caso abbiamo utilizzato Excel.
Oltre a sperimentarlo con Excel in una interessante modalità 2D lo si può rappresentare anche in 3D in ambiente AutoCad,   grazie ad uno script dei comandi  di AutoCad.....

Speriamo che questo lavoro piaccia,  vi crei l'ispirazione su come risolvere il cubo e serva anche comprendere o sperimentare alcune delle potenzialità di Excel e AutoCad .

Se volete sperimentare il programma dovete  eseguire i semplici passaggi spiegati nei post successivi...

Cubo in Excel

•   Scarichiamo il programma all'indirizzo scritto sopra

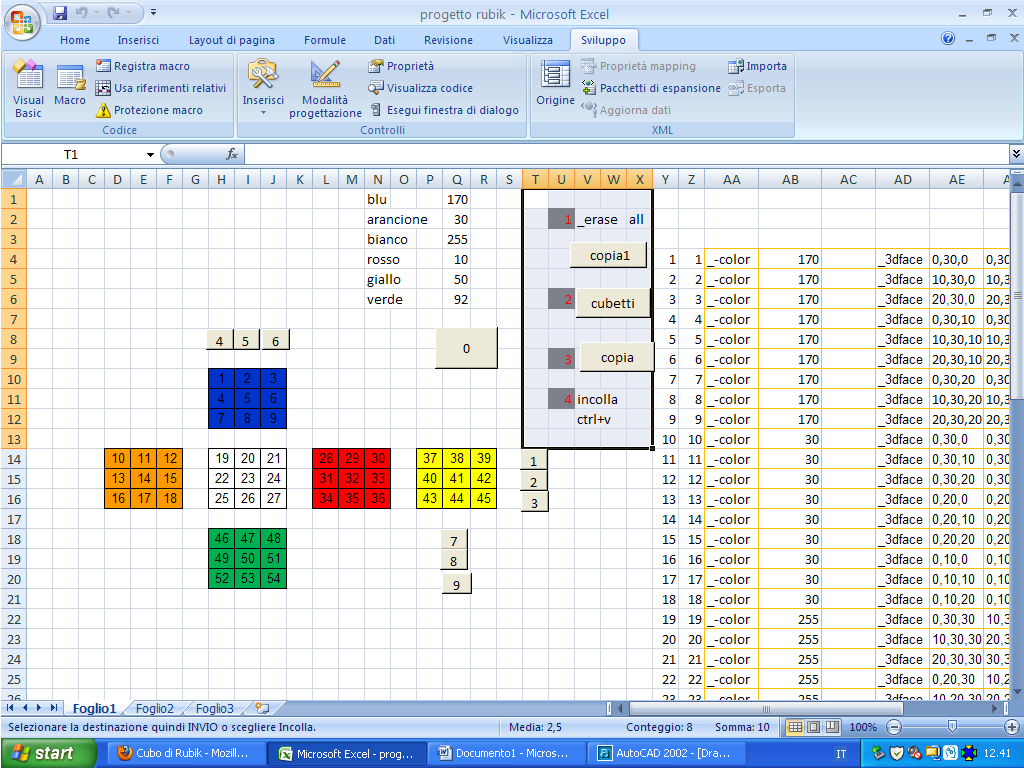

• Apriamo il programma in Excel, troveremo una schermata come questa
• Per far si che il programma funzioni bisogna  attivare le macro cliccando sull'icona evidenziata nell immagine.

•  Quindi attivate le macro

•  Per utilizzare il cubo pensando in 2D bisogna cliccare sui tasti evidenziati nella figura e anziché ruotare le sezioni attorno ai tre assi  X,Y,Z (come normalmente si opera con un cubo 3D) si generano delle traslazioni lungo un asse perpendicolare a quello di rotazione.
• Le celle numerate, ad ogni quarto di giro rientrano dalla parte opposta come nel gioco di Pakman.... è come se, scappando ad un infinito,  rientrassero rapidamente dalla parte opposta.....simpatico questo viaggio in 2D!
• Per resettare e ritornare alla configurazione di partenza si deve cliccare il pulsante“0”(quello evidenziato in rosso)

• Quindi se si parte da una configurazione caotica, operando con successive Traslazioni 2D si cerca  di creare la configurazione monocolore delle facce.

•  Se si vuole visualizzare il cubo di Rubik in 3D in ambiente AutoCad si deve cliccare per prima cosa sul tasto cubetti nella finestra del foglio Excel e poi sul  tasto copia ed infine riportarli facendo un incolla nella riga di comando di AutoCad.
• Lo script dei cubetti  genera le facce colorate attorno al cubo di Rubik e ne ricostruisce fedelmente la rappresentazione 3D ad ogni modifica praticata sul piano 2D
• E' interessante vedere come Excel ed AutoCad possano comunicare tra loro!.

• Proviamo quindi il programma data questa combinazione casuale e verifichiamone il funzionamento.

• Funziona corettamente!
• PS. se si vuole ripetere il passaggio Excel_Autocad diverse volte, bisogna uttilizzare il pulsante copia1 così da cancellare i cubetti precedentemente costruiti e non avere interferenze nella visualizzazione dei nuovi cubetti.

Il lavoro è stato sviluppato dallo studente Leonida  Damatar della classe 3B  ITIS  ISISS A. Scarpa Motta di Livenza a.s.2011-2012 in colaborazione con il prof. Romano Mazzariol.


                                                       Alla prossima by Leo
